●所有产品均附带内六角止动螺丝。
●当轴孔径为φ3、φ4或φ1/8时，仅使用一个定位螺丝。
●适用轴径的推荐尺寸容许偏差为h6及h7。
●也承接1个轴套是定位螺丝固定型，另1个轴套是夹紧型等组合的订货。
●轴插入联轴器中的量请参阅安装与维护说明。⇒偏差调整
环境温度、温度修正系数
环境温度 温度修正系数
-20℃～30℃ 1.00
30℃～40℃ 0.80
40℃～60℃ 0.70
构造
定位螺丝固定型MJC-BLMJC-WHMJC-RDMJC-GRMJC-EBLMJC-EWHMJC-ERDMJC-EGR
MJC-＊＊-＊＊紧固型
MJC-＊＊-E＊＊简易装拆型
MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型
夹紧型MJC-CS-BLMJC-CS-WHMJC-CS-RDMJC-CS-GRMJC-CS-EBLMJC-CS-EWHMJC-CS-ERDMJC-CS-EGR
MJC-＊＊CS-＊＊紧固型
MJC-＊＊CS-E＊＊简易装拆型
MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型
定位螺丝固定型＋键槽型MJC-K-BLMJC-K-WHMJC-K-RDMJC-K-GRMJC-K-EBLMJC-K-EWHMJC-K-ERDMJC-K-EGR
MJC-＊＊K-＊＊紧固型
MJC-＊＊K-E＊＊简易装拆型
MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型
夹紧型＋键槽型MJC-CSK-BLMJC-CSK-WHMJC-CSK-RDMJC-CSK-GRMJC-CSK-EWHMJC-CSK-ERDMJC-CSK-EGR
MJC-＊＊CSK-＊＊紧固型
MJC-＊＊CSK-E＊＊简易装拆型
MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型
弹性间隔体
MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型
材质、表面处理
MJC/MJC-CS/MJC-K/MJC-CSK
轴套 A2017
阳极氧化处理
弹性间隔体 聚氨酯
内六角止动螺丝 SCM435
四氧化三铁保护膜（黑）
内六角螺栓 SCM435
四氧化三铁保护膜（黑）
特点
适用马达
紧固型 简易装拆型
伺服马达 ◎ ○
步进马达 ◎ ◎
通用马达 ◎ ◎
◎：特优 ○：优
特性
紧固型 简易装拆型
零背隙 ○ -
高扭矩 ◎ ◎
容许误差调整 ○ ○
减振 ◎ ◎
电绝缘性 ◎ ◎
组装 ○ ◎
可使用温度 -20℃～60℃ -20℃～60℃
◎：特优 ○：优

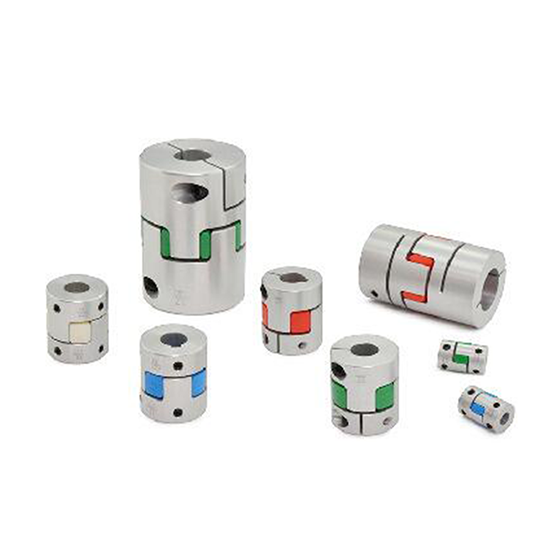

梅花型挠性联轴器。
紧固型时，可在低扭矩状态下实现零背隙扭矩传递。
简易装拆型是指可简单进行轴套的安装、拆卸。
优异的弹性效果，可吸收振动、偏心及偏角。
具有电绝缘性。
弹性间隔体的硬度有4种。请根据使用条件选择扭矩、误差调整量等。
弹性间隔体的种类
MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型
选型
根据轴径、额定扭矩选型
